Filtres passe bandes HF ( 1/30Mhz) étroit pour FI ,  filtre de de bande HF (un peux pertueux mais combien efficace !)  ,OL   etc... inspiré d'un génial article de DG8GB (SK) de la revue VHF-COMM (2012/3) le pcb est FR4 0.8 mm double face : bien lire l'article notamment pour la phase construction et s'inspirer des photos pour le positionnement des composants.  schéma sur VHF COMMUNICATIONS: UHF VHF Microwave Amateur Magazine (worldradiohistory.com))

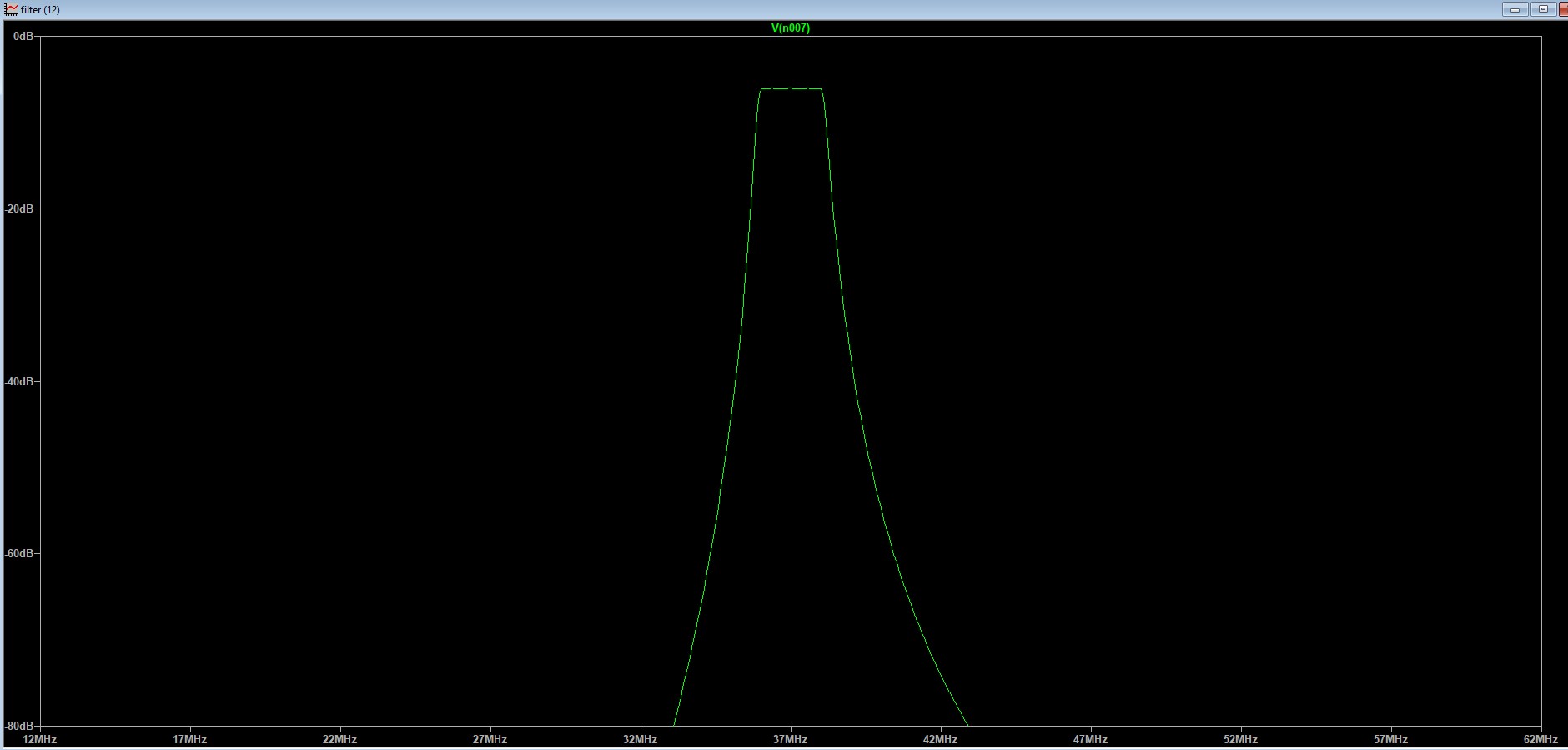

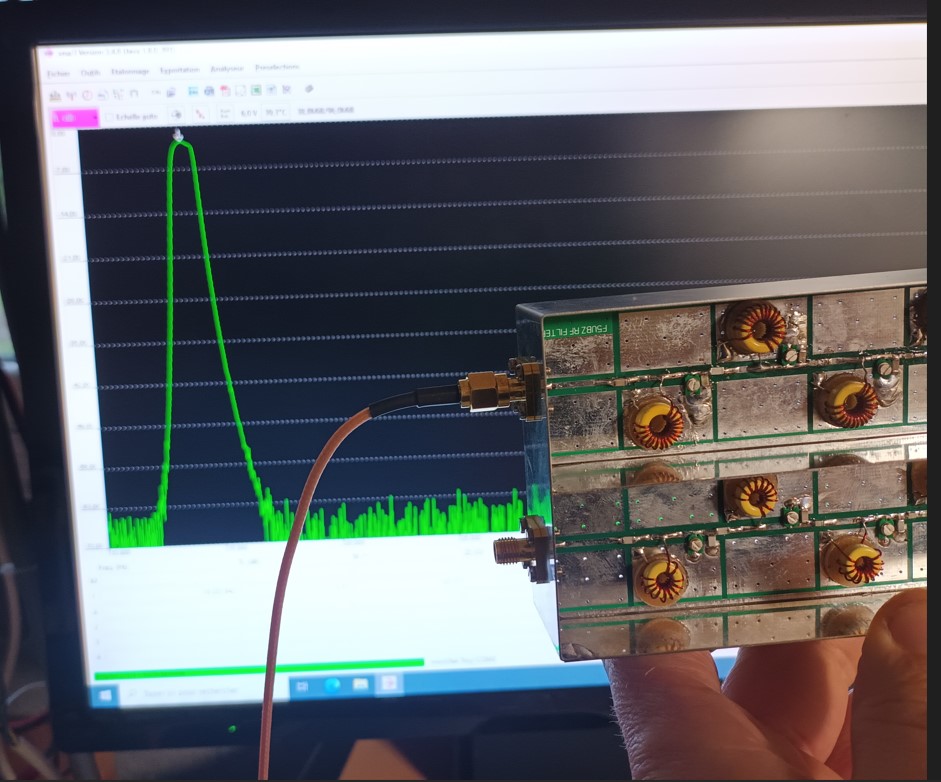

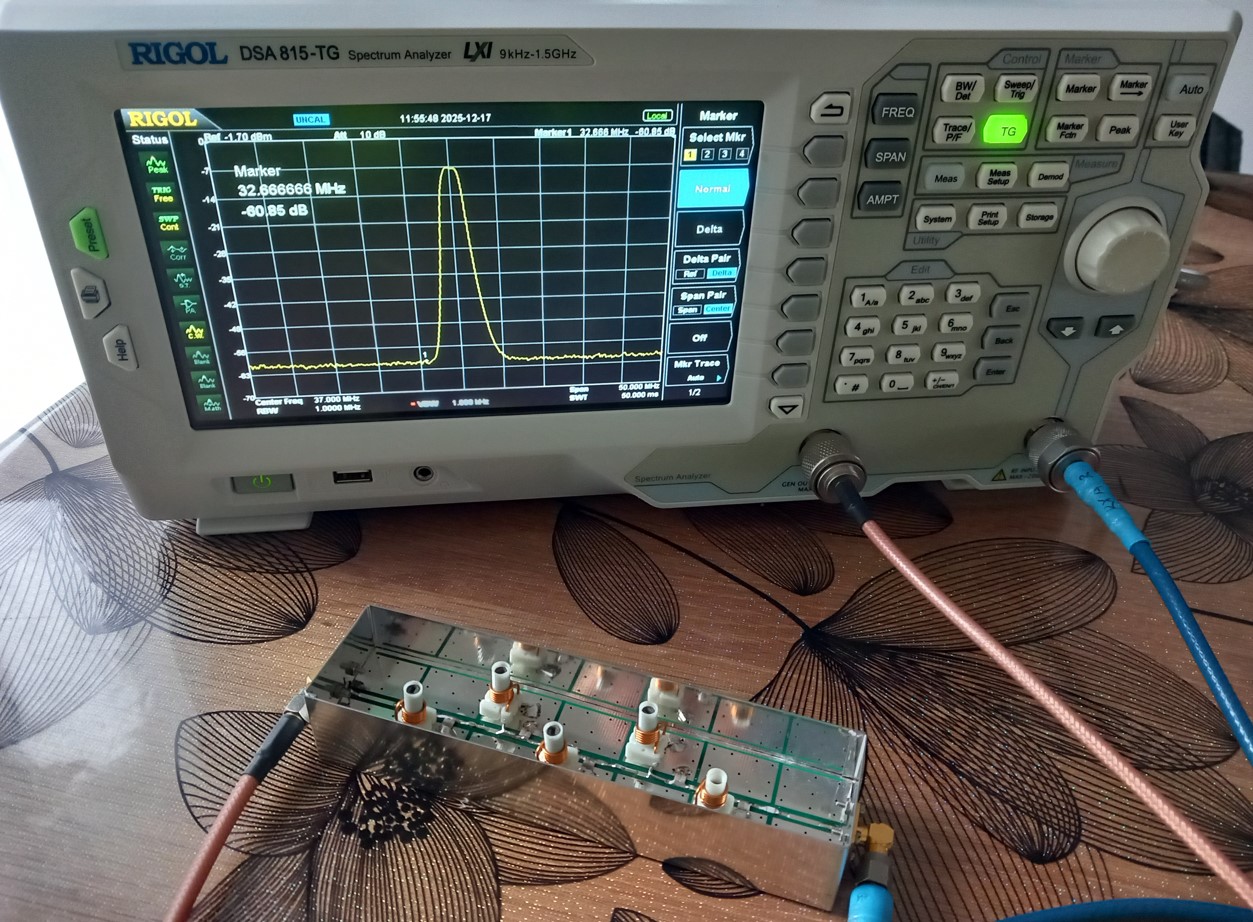

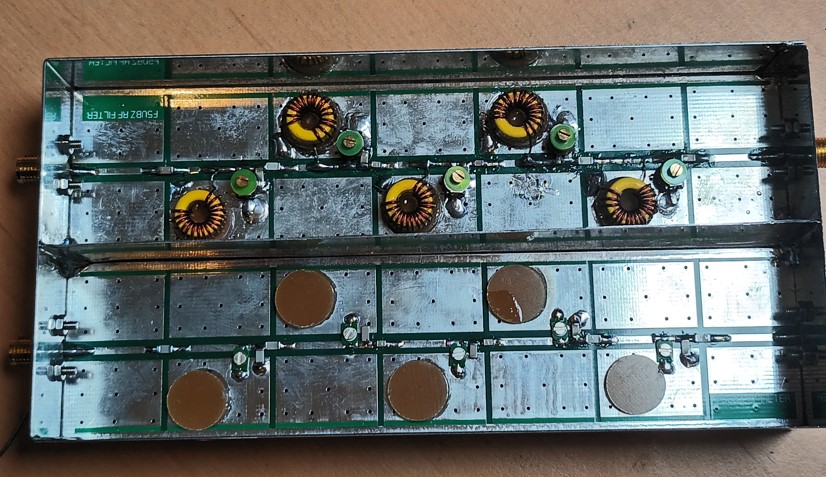

Bien construit et aligné,on peut atteindre des Bandes passantes étroites,  la perte est d'environ 2.5db (légèrement plus avec des condensateurs ajustable type plastique) . Les bobines du type TORE sont collé sur un disque epoxy 1.6mm SF préalablement collé sur le PCB : bien réfléchir à la disposition avant de coller ce disque, puis souder les bobines , vérifier au VNA ou wobulateur  , la validité du Design , finir par un point de colle au centre du tore , puis ajuster le tout une fois sec.

PCB gerber pour JLCPCB (FR4 0.8mm) (ajuster légèrement à la lime)

Prévu pour  dans les boîtiers en fer étamé Schubert 37*148*30

Mon utilisation : TRX 20m.

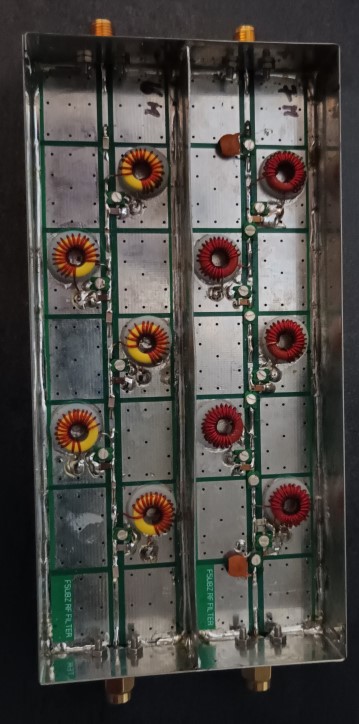

je n'avait pas de boîtier adapté sous la main : j'en ai mis deux PCB dans un boîtier 74*148*30 et séparation par cloison soudée: 1 filtre pour la réception bande des 20m étroit BP<0.6Mhz , et un autre centrée sur mon OL a DDS sur 23Mhz ( car 23-14=9Mhz : ma fréquence FI )

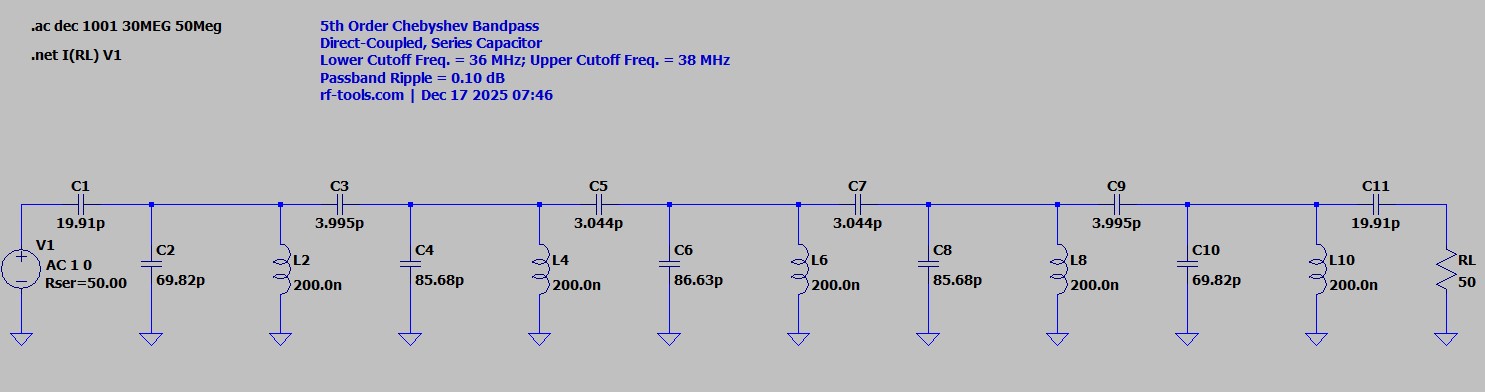

calcul initiaux :LC Filter Design Tool (markimicrowave.com)

je suis parti une valeur de 1µH pour le filtre 20M et 0.5µH pour le filtre 23Mhz (tore type T37-6 et T30-6)

je n'ai pas essayé autre chose que du Chebyshev, mais il doit y avoir possibilité de mettre des éléments L/C série sur ce PCB facilement (pour les bandes basses<10Mhz)

je n'ai pas pu mesurer la réjection hors bande c'est en dessous de la sensibilité de mon VNA (<80db) c'est redoutable.
