Pre ampli - compresseur - microphone dynamique ( micro main ) , sortie niveau Ligne Possibilité d'agir sur le gain en externe (ALC) par application d'une tension <0 V
La consommation est faible (environ 30ma) on peut l'alimenter éventuellement avec une pile 9V .
2 versions :(simple large bande audio)
1ere Version - sans filtre BF :

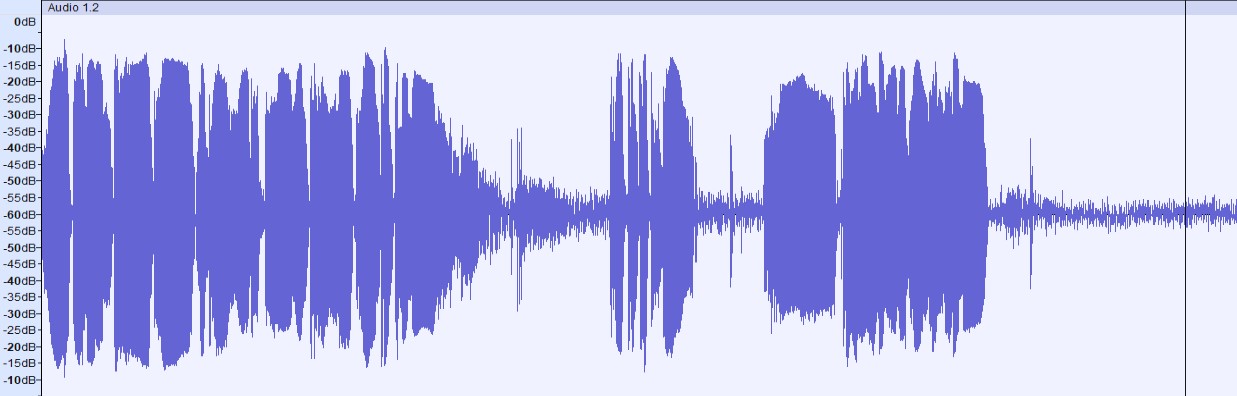

Enregistrement avec Audacity ci dessus on voit bien que l'on ne sature pas l'audio , et amplification sur signaux faible
Inspiré sur le principe d'un génial article d'Elektor de mai1979
! ( mais auteur inconnu) j'ai repris le principe général

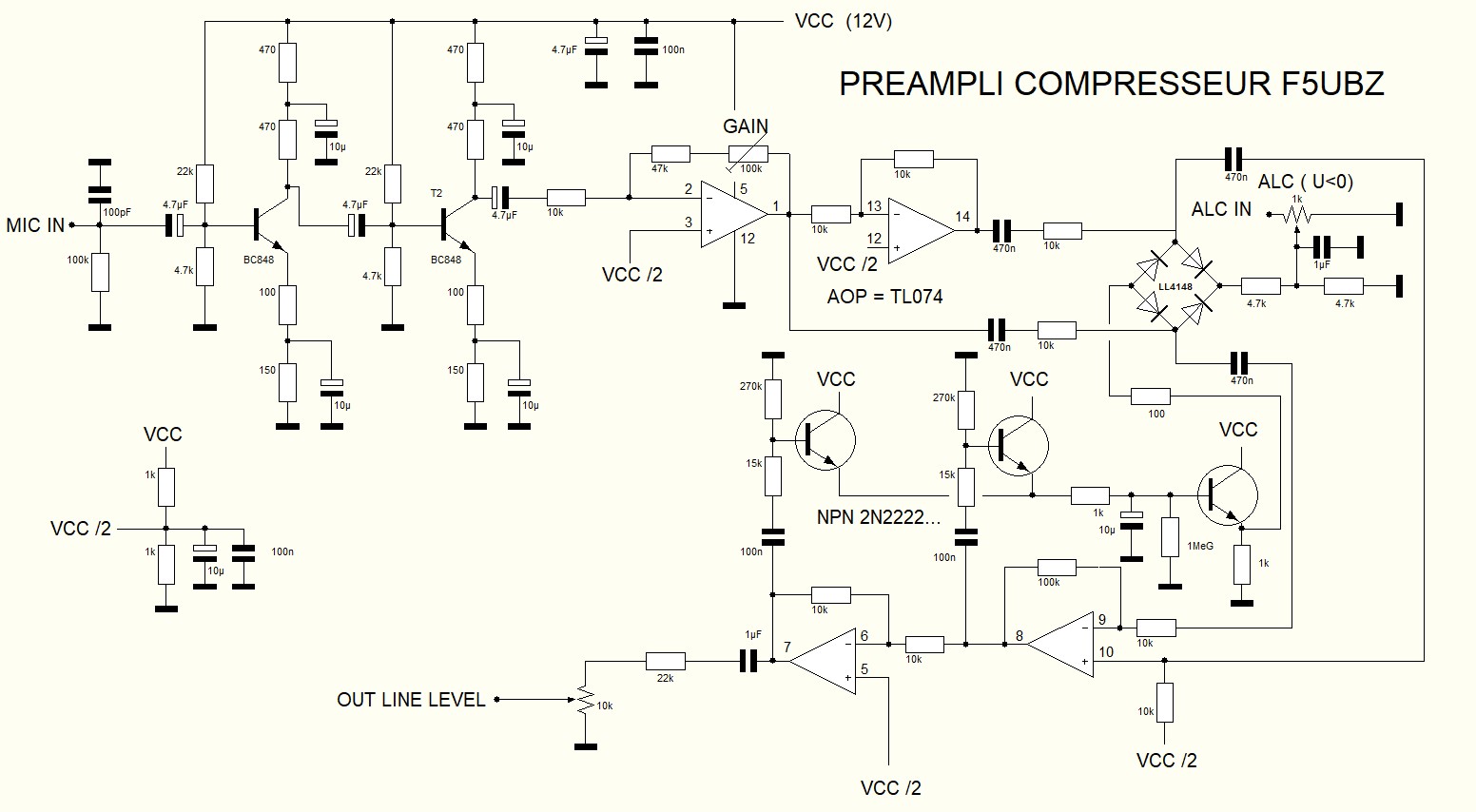

et modifié le schéma :

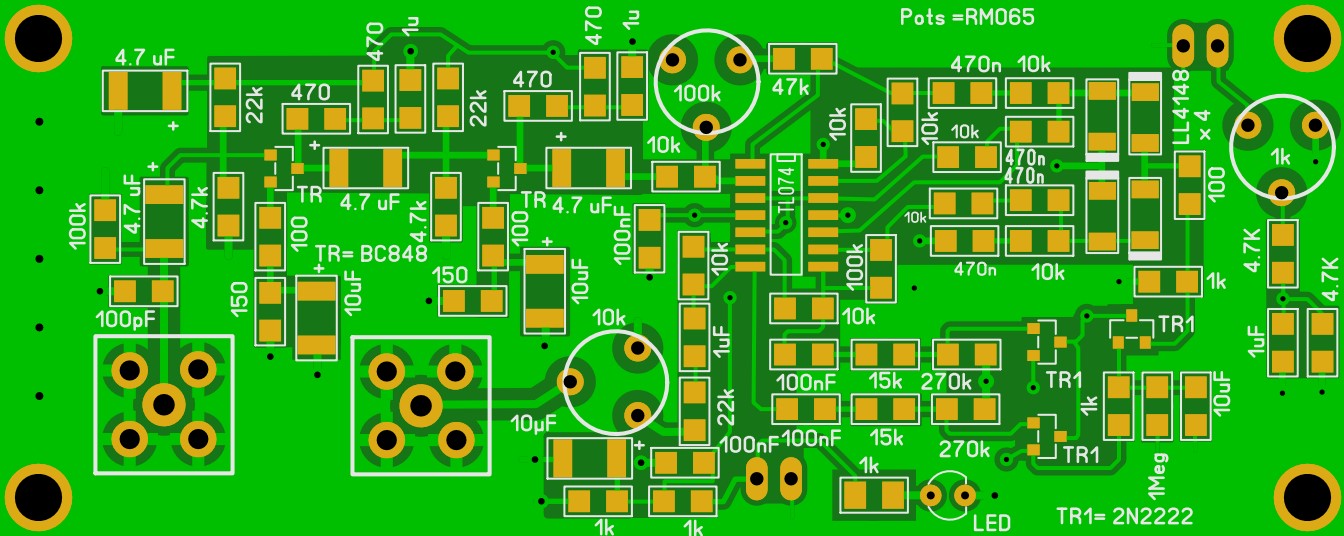

2eme Version ( rajout d'un filtre BF audio avec bande passante SSB)
Enregistrement avec Audacity de la version avec le filtre BF Audio 300-3000Hz

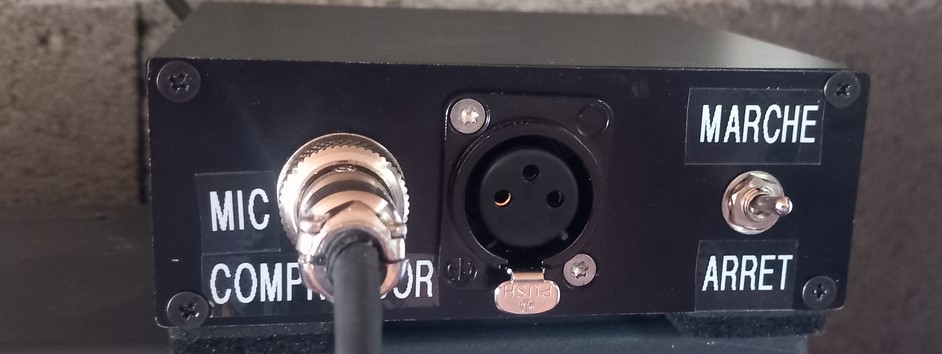

boîtier adapté a cette réalisation : Boîtier Aluminium pour projet DIY :
